Kołek do termoizolacji LTX 90mm z trzpieniem PCV- opakowanie 200 szt

Kołek do termoizolacji LTX 90 z trzpieniem PCV- opakowanie 200 szt

Opis i Zastosowanie

Charakterystyka Produktu

Łącznik wbijany LTX-10 to element mocujący przeznaczony do systemów termoizolacyjnych, charakteryzujący się krótką strefą rozpierania. Korpus wykonany jest z polietylenu (PE), natomiast trzpień z poliamidu wzmacnianego włóknem szklanym (PA+GF), co zapewnia wysoką wytrzymałość mechaniczną. Dzięki swojej konstrukcji LTX-10 skutecznie przeciwdziała działaniu sił ssących wiatru, stanowiąc dodatkowe mocowanie mechaniczne systemu ociepleń.

Zastosowanie

Łącznik LTX-10 rekomendowany jest do montażu:

• styropianu ekspandowanego (EPS),
• styropianu ekstrudowanego (XPS).

Produkt spełnia wymagania określone w EAD 330196-01-0604 i posiada Europejską Ocenę Techniczną ETA-16/0509.

---

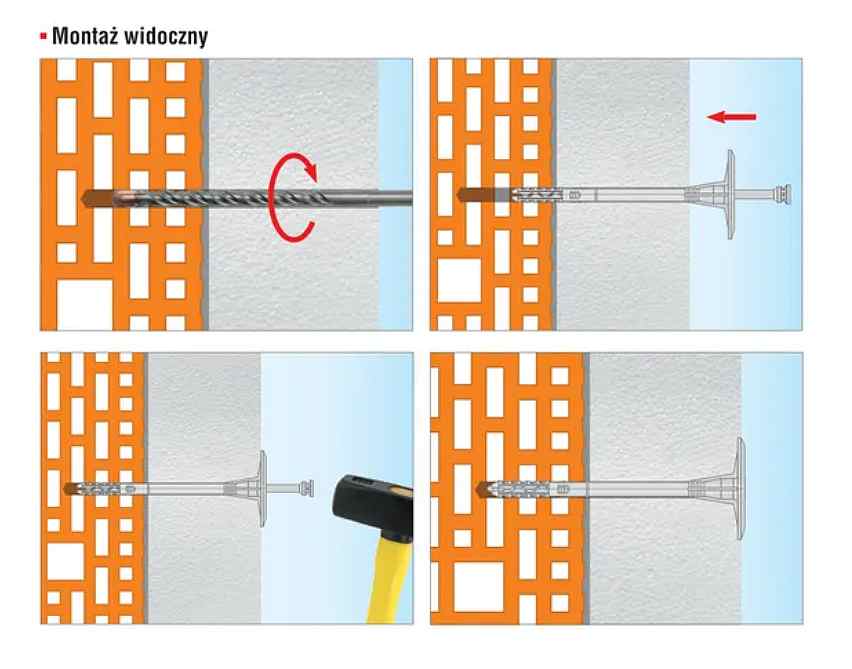

Instrukcja Montażu

1. Dobór łączników – Przed montażem należy określić rodzaj podłoża i wybrać odpowiednie elementy mocujące.
2. Dostosowanie długości – Strefa rozpierania musi znajdować się w materiale konstrukcyjnym ściany. Minimalna długość łącznika wyznaczana jest według wzoru:
   Ld=tfix+ttol+heffLd = tfix + ttol + heff
   gdzie:
   • tfix – grubość termoizolacji,
   • ttol – grubość warstw wyrównujących (zaprawa klejowa + tynk),
   • heff – głębokość zakotwienia (zgodnie z dokumentacją techniczną).
3. Przygotowanie podłoża – Powinno być zgodne z zaleceniami producenta systemu dociepleń ETICS.
4. Mocowanie płyt termoizolacyjnych – Należy je przymocować za pomocą zaprawy klejowej.
5. Wiercenie otworów – Powinny mieć średnicę odpowiadającą średnicy łącznika:
   • W podłożach pełnych otwory powinny być głębsze o 10 mm niż głębokość zakotwienia.
   • Zwierciny w materiałach pełnych usuwać poprzez kilkukrotne czyszczenie ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach.
   • W materiałach z pustkami i betonie komórkowym wiercenie powinno odbywać się bez udaru, aby uniknąć uszkodzenia wewnętrznych ścianek.
6. Osadzanie łącznika – Powinien być umieszczony tam, gdzie znajduje się zaprawa klejowa na płycie termoizolacyjnej.
7. Wbijanie trzpienia – Po osadzeniu korpusu należy wbić trzpień, co zapewni trwałe zamocowanie.
8. Ostrożność podczas montażu – Nie należy dobijać łącznika po wbiciu trzpienia, aby uniknąć jego uszkodzenia.

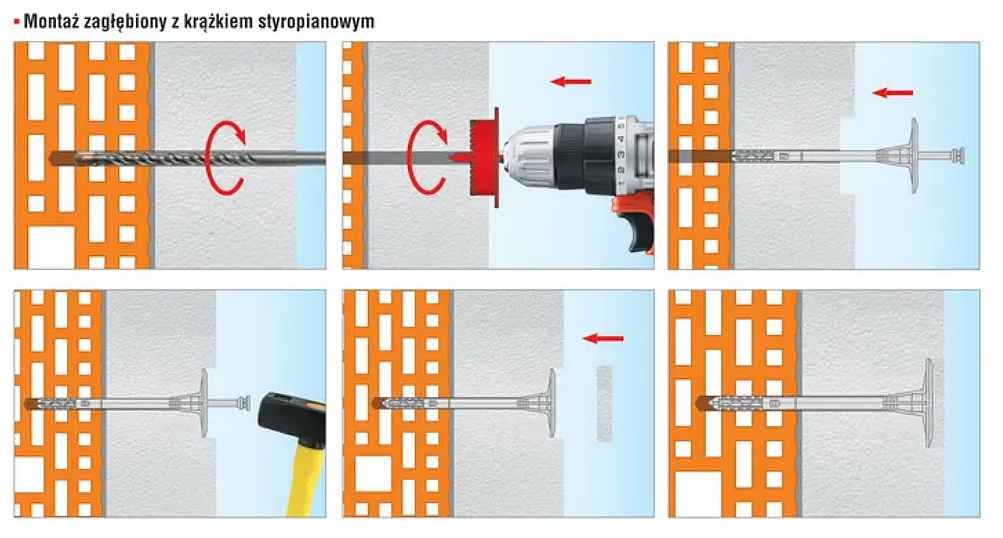

9. Montaż zagłębiony – Możliwy w otworach wyfrezowanych frezem do styropianu (WK-FT). Po montażu miejsce mocowania należy zamaskować krążkiem ze styropianu (KS/KSG).

---

Dane Techniczne

• Średnica łącznika: 10 mm
• Średnica talerzyka dociskowego: 60 mm
• Głębokość zakotwienia: 30/50 mm*
• Minimalna głębokość otworu: 40/60 mm*
• Punktowa przewodność cieplna:
  • Montaż powierzchniowy: 0,001 W/K
  • Montaż zagłębiony: 0,000 W/K
• Sztywność talerzyka: 0,50 kN/mm
• Materiał łącznika: polietylen (PE)
• Materiał trzpienia: poliamid wzmacniany włóknem szklanym (PA+GF)
• Europejska Ocena Techniczna: ETA-16/0509

(*dla podłoża kategorii E – beton komórkowy)

---

Parametry Wytrzymałościowe

Łącznik LTX-10 można stosować w różnych typach podłoży, m.in.:

• Beton C12/15 – nośność 0,50 kN
• Cegła ceramiczna pełna – 0,75 kN
• Pustak ceramiczny – 0,60 kN
• Beton komórkowy AAC2 – 0,50 kN

---



Kod produktu	Średnica x długość (mm)	Grubość izolacji (mm) – nowe budynki	Grubość izolacji (mm) – stare budynki	Ilość w opakowaniu (szt.)
LTX-10070	10 x 70	30/10*	50/30*	200
LTX-10090	10 x 90	50/30*	70/50*	200
LTX-10110	10 x 110	70/50*	90/70*	200
LTX-10120	10 x 120	80/60*	100/80*	200
LTX-10140	10 x 140	100/80*	120/100*	200
LTX-10160	10 x 160	120/100*	140/120*	200
LTX-10180	10 x 180	140/120*	160/140*	200
LTX-10200	10 x 200	160/140*	180/160*	200
LTX-10220	10 x 220	180/160*	200/180*	100
LTX-10260	10 x 260	220/200*	240/220*	100



---

Podsumowanie

Łącznik wbijany LTX-10 to niezawodne rozwiązanie do mocowania systemów termoizolacyjnych, oferujące wysoką wytrzymałość dzięki zastosowaniu wzmocnionego trzpienia z poliamidu. Jego krótka strefa rozpierania sprawia, że doskonale nadaje się do lekkich materiałów izolacyjnych, takich jak EPS i XPS. Łącznik można stosować zarówno w budownictwie nowym, jak i przy renowacjach, a możliwość montażu zagłębionego pozwala na redukcję mostków termicznych.
